Разборка распределителя зажигания
Снимаем распределитель (см. «Снятие распределителя зажигания» ).
Снимаем ротор распределителя (см. «Снятие ротора распределителя зажигания»). Снимаем контактную группу (см. «Проверка и регулировка зазора между контактами прерывателя» ).

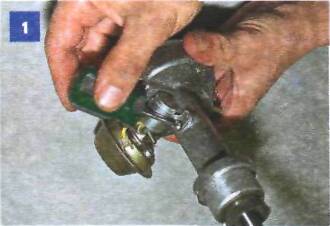

Шлицевой отверткой отворачиваем винт крепления кронштейна конденсатора к корпусу распределителя...
...и снимаем конденсатор.

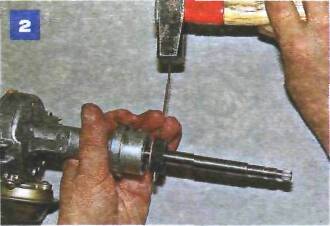

Тонким бородком выбиваем штифт крепления маслоотражателя...

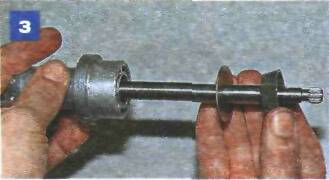

...и снимаем с валика маслоотражатель и шайбу.

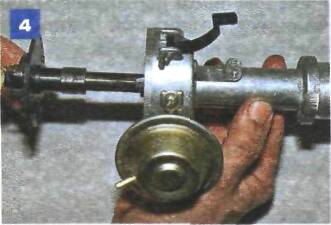

Вынимаем валик из корпуса распределителя.

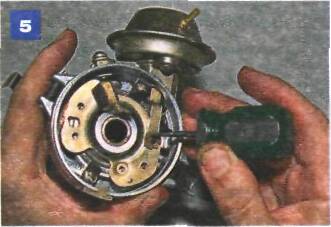

Поддев тонкой отверткой, снимаем стопорную шайбу тяги вакуумного регулятора опережения зажигания.

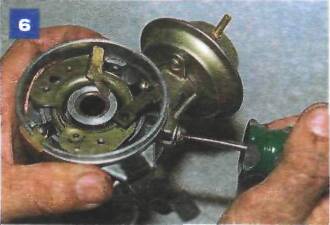

Шлицевой отверткой отворачиваем два винта крепления вакуумного регулятора опережения зажигания.

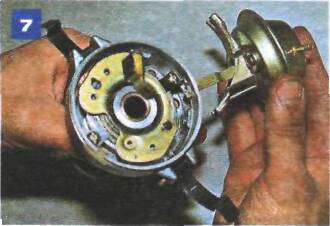

Поддеваем отверткой тягу вакуумного регулятора...
...и снимаем вакуумный регулятор.

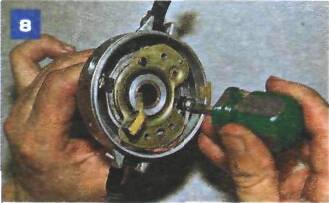

Шлицевой отверткой отворачиваем два винта держателей подшипника подвижной пластины контактов прерывателя.
Винтом, расположенным со стороны фиксатора крышки распределителя, закреплен также наконечник провода «массы» контактов прерывателя.

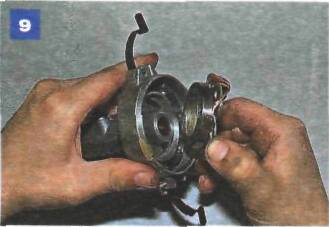

Вынимаем подвижную пластину вместе с подшипником.
Собираем распределитель зажигания в обратной последовательности.
