Проверка и регулировка зазора между контактами прерывателя
Зазор между контактами прерывателя регулируют раз в 15 тыс. км или чаще, если необходимо (см. раздел «Диагностика» ).
Снимаем крышку распределителя, не вынимая из нее высоковольтные провода (см. «Снятие ротора распределителя зажигания» ), и отводим крышку в сторону.
Головкой «на 38» или специальным ключом проворачиваем коленчатый вал двигателя за гайку крепления шкива так, чтобы пластмассовый упор рычажка подвижного контакта оказался на вершине выступа кулачка и зазор между контактами стал максимальным. Операции по проверке и регулировке зазора между контактами прерывателя для наглядности показаны на снятом распределителе.

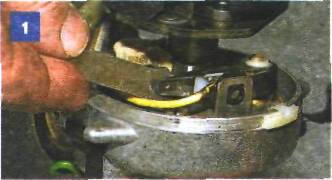

Плоским щупом проверяем зазор между контактами прерывателя.
Оптимальная величина зазора — 0,4 мм. Щуп должен входить в зазор с легким усилием. При необходимости регулировки...

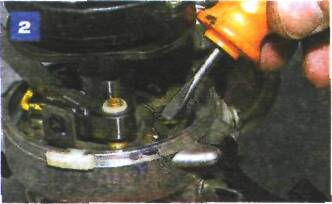

...ослабляем отверткой два винта крепления пластины неподвижного контакта.
Вставляем отвертку в паз пластины неподвижного контакта и, сдвигая пластину, добиваемся необходимого зазора между контактами, после чего затягиваем винты крепления пластины.
Винты крепления пластины неподвижного контакта прерывателя не следует затягивать слишком сильно, чтобы не повредить подшипник подвижной пластины прерывателя.
После регулировки зазора между контактами прерывателя необходимо проверить и при необходимости отрегулировать угол опережения зажигания (см. «Регулировка момента зажигания» ).
Для замены контактной группы (операции для наглядности показаны на снятом распределителе) снимаем ротор распределителя (см. «Снятие ротора распределителя зажигания» ).

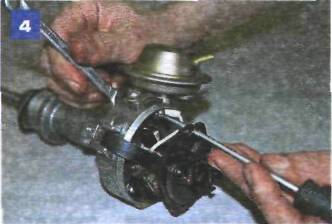

Ключом «на 7» отворачиваем гайку контактного винта, удерживая винт от проворачивания отверткой.
Снимаем гайку, металлическую и пластмассовую шайбы.
Вынимаем винт и снимаем с него изолятор и наконечник провода.

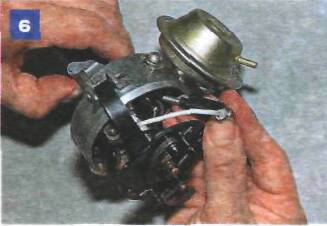

Отворачиваем два винта крепления пластины неподвижного контакта...

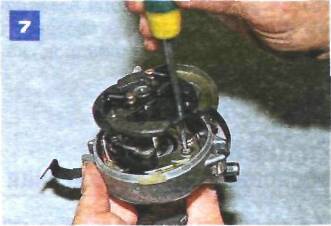

...и снимаем контактную группу прерывателя.
Устанавливаем новую контактную группу в обратной последовательности и регулируем зазор между контактами. Устанавливаем ротор и крышку распределителя в обратной последовательности.
