Снятие корпуса отопителя, блока управления отопителем и воздуховодов панели приборов
Корпус отопителя снимаем для замены при его деформации, повреждении заслонок и негерметичности соединений воздуховодов.
Снимаем панель приборов (см. «Снятие панели приборов» ).

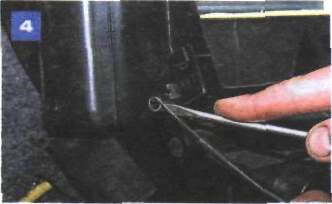

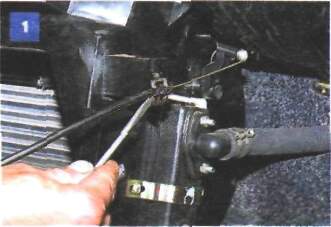

Шлицевой отверткой поддеваем скобу крепления оболочки тяги управления верхней заслонкой...
...и снимаем скобу.

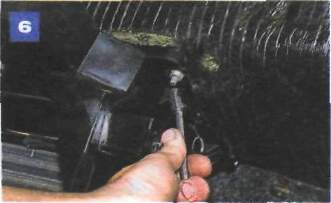

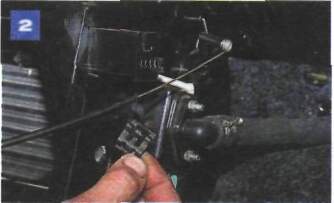

Крестообразной отверткой отворачиваем саморез крепления тяги к верхней заслонке.

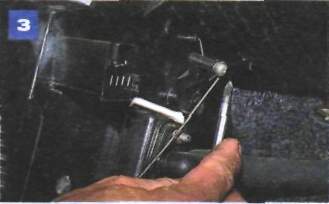

Скобу крепления оболочки тяги управления нижней заслонкой снимаем аналогично,...
...а тягу сдвигаем отверткой со штыря рычага нижней заслонки.

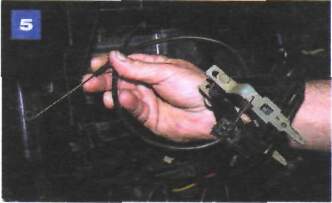

Снимаем блок управления отопителем с тягами.
Тяги от блока управления отопителем отсоединяются аналогично.
Для снятия корпуса отопителя отсоединяем шланги от радиатора отопителя (см. «Снятие радиатора отопителя» ).
Головкой «на 10» отворачиваем четыре гайки крепления корпуса отопителя к кузову.

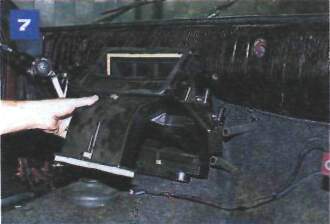

Снимаем корпус отолителя со шпилек и вынимаем его.
Освобождаем крепление радиатора (см. «Снятие радиатора отопителя» )...

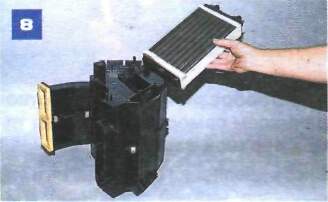

...и вынимаем радиатор из корпуса.
Шлицевой отверткой поддеваем восемь скоб, соединяющих части корпуса отолителя.

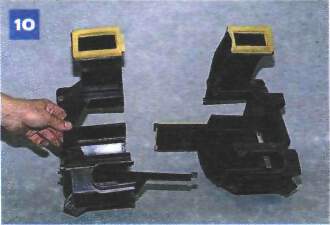

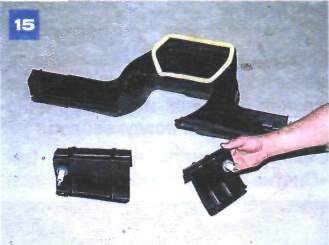

Разъединяем корпус отопителя.
Для снятия воздуховодов на демонтированной панели приборов...

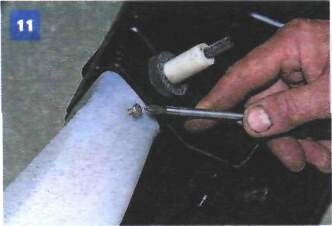

...крестообразной отверткой отворачиваем саморез крепления левого бокового воздуховода к центральному воздуховоду.

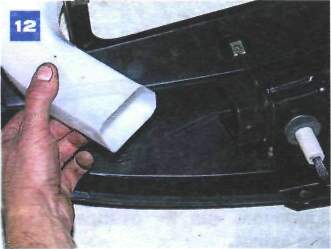

Снимаем левый боковой воздуховод.

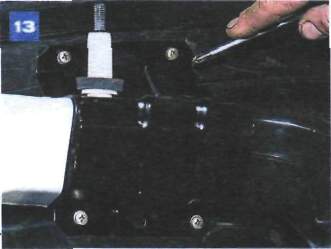

Крестообразной отверткой отворачиваем четыре самореза крепления правого кронштейна к панели приборов.
Аналогично отсоединяем левый кронштейн.

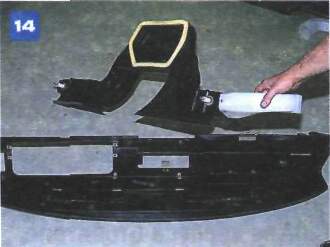

Снимаем центральный и правый боковой воздуховоды с панели приборов...
...и освобождаем их от кронштейнов.
При установке корпуса отопителя и воздуховодов панели приборов поролоновые уплотнители заменяем новыми.
