Снятие панели приборов
Для снятия комбинации приборов достаточно снять только козырек и верхнюю накладку панели. Для замены панели или снятия корпуса и воздуховодов отопителя демонтируем панель целиком.
Снимаем рулевое колесо (см. «Снятие рулевого колеса») и кожух рулевой колонки (см. «Подрулевой переключатель» ).

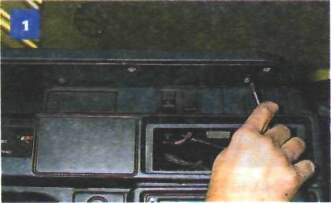

Крестообразной отверткой отворачиваем три самореза крепления козырька панели приборов:
один справа,...

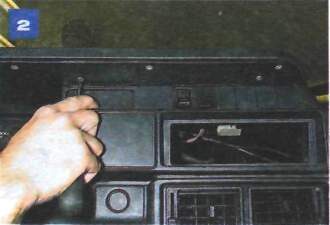

...один в середине...

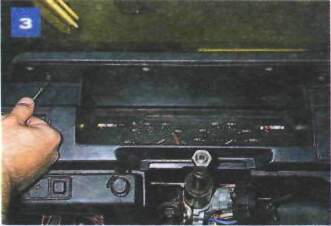

...и один - слева.

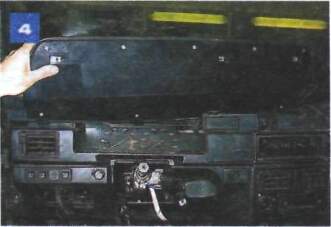

Потянув на себя, снимаем козырек.

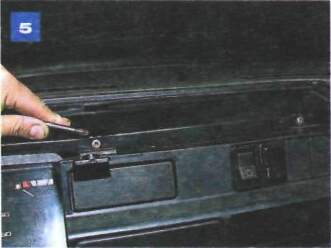

Тем же инструментом отворачиваем три самореза крепления накладки панели приборов:
два справа.

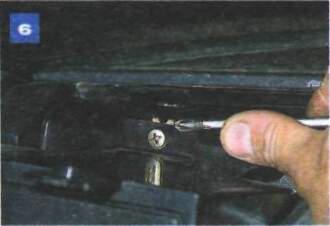

...и один - слева.

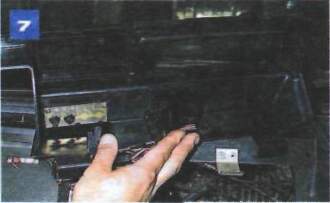

Приподнимаем накладку панели приборов...
...и отсоединяем разъемы от выключателя наружного освещения, звукового сигнализатора включения ручного тормоза и указателя поворотов, а также запоминаем цвета проводов и отсоединяем их от ламп блока сигнализаторов.

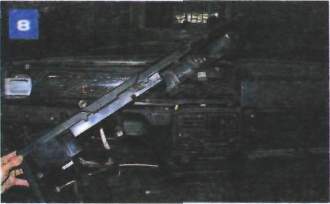

Снимаем накладку панели приборов.
В нижней части накладки панели приборов выполнены язычки для фиксации ее в верхней части панели приборов.
На автомобиле с панелью нового образца и комбинацией приборов с электронным спидометром...

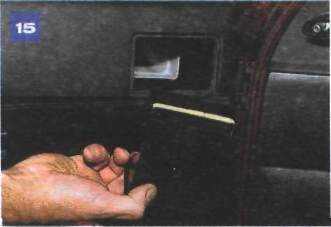

...вынимаем две заглушки из верхней части накладки панели приборов...

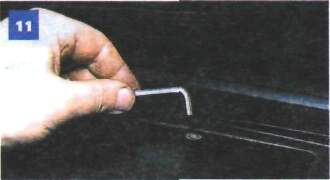

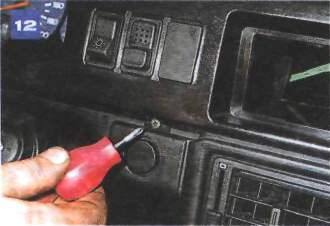

...и шестигранником «на 5» отворачиваем два самореза крепления накладки.

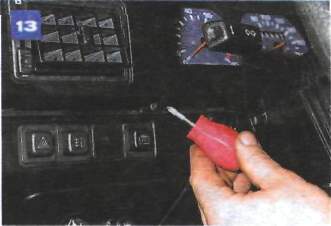

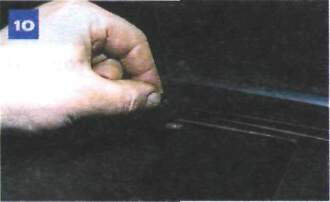

Крестообразной отверткой отворачиваем два самореза в нижней части накладки:
один справа...
...и один слева.
Снимаем накладку панели приборов и отсоединяем разъемы от выключателя наружного освещения и звукового сигнализатора.
Снимаем комбинацию приборов (см. «Снятие комбинации приборов» ).
Если необходимо заменить боковой дефлектор системы отопления и вентиляции,...

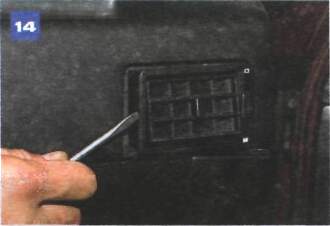

...поддеваем дефлектор отверткой...
...и вынимаем его из панели приборов.
Для снятия накладки консоли снимаем кожух пола (см. «Снятие кожуха пола» ).

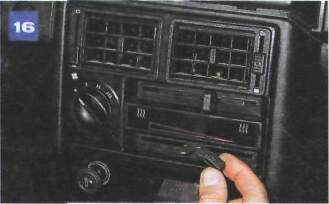

Снимаем ручку с рычага заслонки управления воздушным потоком.
Аналогично снимаем ручку с рычага управления заслонкой подачи воздуха к ногам водителя и пассажиров.
В нише, находящейся под панелью рычагов,...

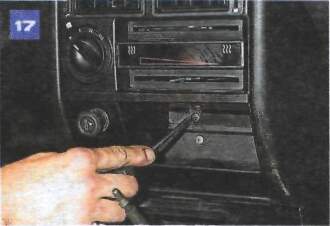

...крестообразной отверткой отворачиваем верхний саморез,...

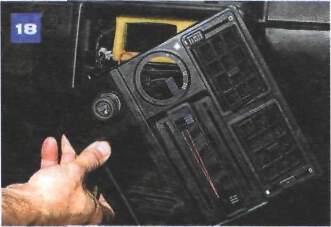

...и отводим накладку консоли.

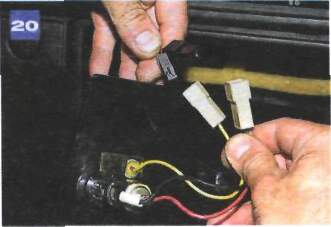

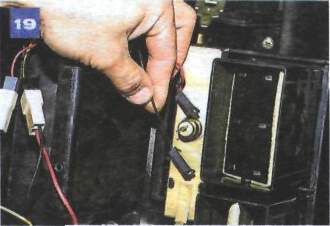

Отсоединяем провода...
...от патрона лампы подсветки рычагов управления заслонками отопителя,...
...от прикуривателя и лампы его подсветки.

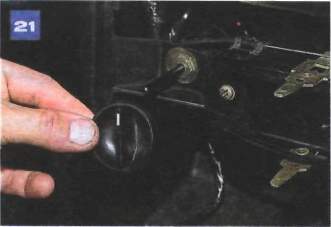

Снимаем ручку переключателя электродвигателя вентилятора отопителя.

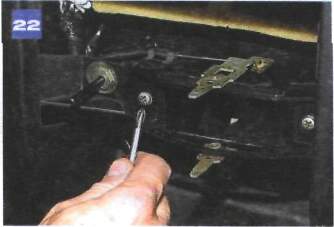

Крестообразной отверткой отворачиваем два самореза...
...и отсоединяем блок управления отопителем от нижней части панели приборов.
Для снятия переключателя электродвигателя вентилятора отопителя...

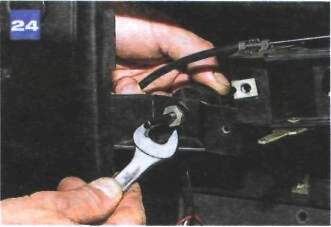

...ключом «на 14» отворачиваем гайку его крепления.

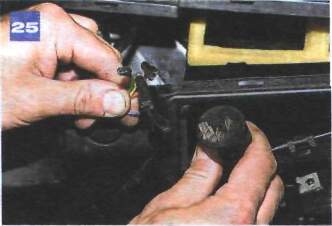

Запоминаем цвета проводов, отсоединяем их и снимаем переключатель.
Снять верхнюю и нижнюю части панели приборов можно в сборе или по отдельности. Во втором случае вначале снимаем нижнюю часть панели приборов.

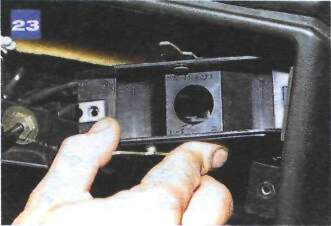

Отворачиваем саморезы крепления панели блока управления к нижней части панели приборов (см. «Снятие троса привода воздушной заслонки карбюратора» ). Не отсоединяя тросы привода капота и воздушной заслонки, вводим панель блока управления в окно ее крепления. Через это же окно отсоединяем разъемы от кнопок включения аварийной сигнализации, задних противотуманных фонарей, обогрева заднего стекла и электрокорректора фар.
Крестообразной отверткой отворачиваем саморез крепления нижней части панели приборов, расположенный с правой стороны под розеткой переносной лампы.
Аналогично отворачиваем саморез, расположенный с левой стороны. Короткой крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны), соединяющие нижнюю часть панели приборов с верхней.

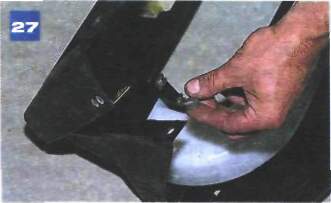

Для наглядности расположение правого самореза показано на снятой панели.
Открыв вещевой ящик,...

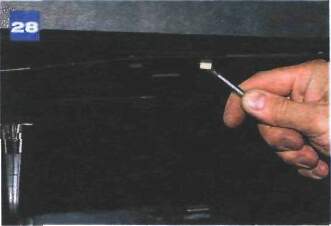

...отгибаем два металлических язычка в верхней его части.
Крестообразной отверткой отворачиваем саморез центрального крепления нижней части панели приборов (нижний из показанных на фото 17).
Отводим нижнюю часть панели...

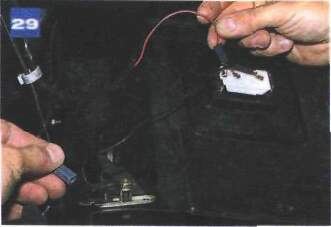

...и отсоединяем провода питания от кнопки выключения и плафона освещения вещевого ящика.
Снимаем нижнюю часть панели приборов.
Для снятия верхней части панели приборов или обеих частей панели приборов в сборе снимаем воздухонагнетатель (см. «Снятие воздухонагнетателя и вентилятора отопителя» ). Под ним расположена...

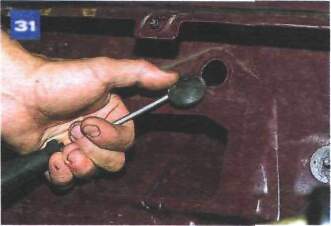

...резиновая заглушка, которую вынимаем, поддев отверткой.

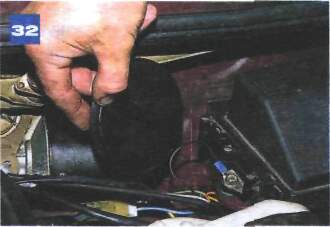

Извлекаем также большую пластмассовую заглушку, расположенную позади монтажного блока.
Через открывшиеся отверстия...

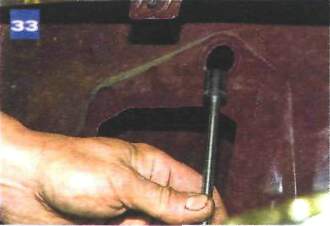

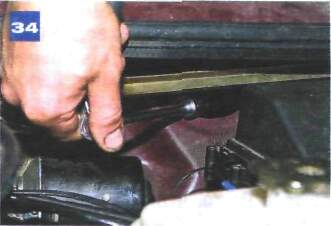

...головкой «на 13» с удлинителем отворачиваем гайку правого...
...и левого крепления верхней части панели приборов к кузову.
На головку желательно нанести слой пластилина, чтобы не уронить гайки в скрытые полости кузова.

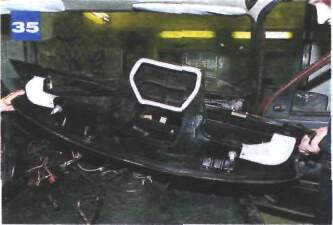

Потянув на себя, снимаем верхнюю часть панели приборов.
Для снятия верхней и нижней частей панели приборов в сборе отворачивать соединяющие их саморезы (см. фото 27) и отгибать язычки (см. фото 28) не следует.

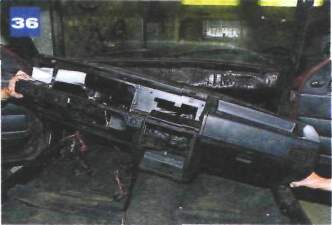

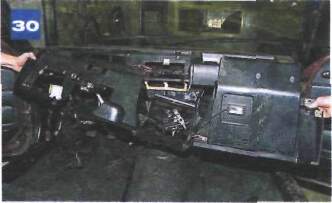

Снимаем верхнюю и нижнюю части панели приборов в сборе.
Разъединение воздуховодов системы отопления и вентиляции и верхней части панели приборов показано в подразделе «Снятие корпуса отопителя, блока управления отопителем и воздуховодов панели приборов» .
