Углы установки передних колес

Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.

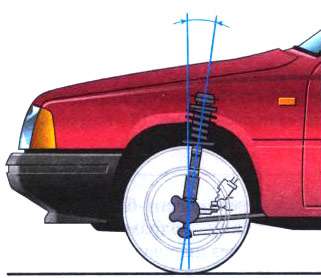

Рис. 1. Угол продольного наклона оси поворота колеса

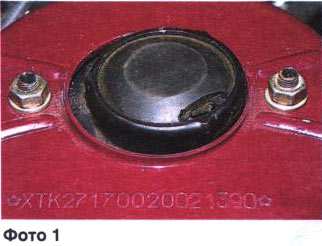

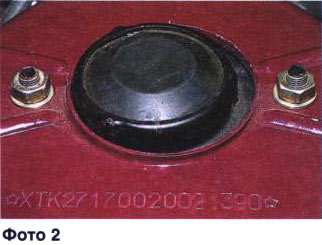

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).

При этом угол продольного наклона оси поворота увеличится на 0°52' (порядок работы описан в подразделе «Снятие направляющей пружинной стойки» ).

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он регулируется поворотом верхнего болта крепления амортизаторной стойки к поворотному кулаку (см. «Снятие направляющей пружинной стойки» ).

Рис. 2. Угол развала колеса

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение регулируется вращением внутренней рулевой тяги за лыски при отпущенной контргайке наружного наконечника рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

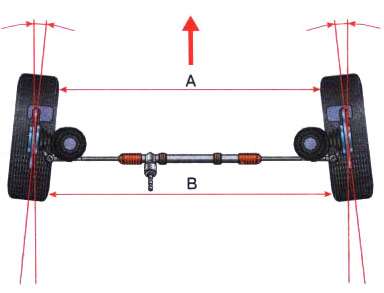

Рис. 3. Схождение колес

Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.

Проверка углов установки колес обязательна, если заменяли или ремонтировали узлы и детали подвески, влияющие на величины этих углов. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и в последнюю очередь — схождение.
