Снятие направляющей пружинной стойки
Снимаем и разбираем направляющую пружинную стойку в тех случаях, когда необходима замена верхней опоры, буфера хода сжатия, пружины, амортизаторной стойки или установка в нее амортизаторного картриджа.
Существуют два варианта демонтажа стойки. Для замены верхней опоры, буфера хода сжатия, пружины или установки нового амортизаторного картриджа стойку можно снять в сборе с поворотным кулаком. При этом последующей регулировки углов установки колес удастся избежать, однако потребуется отсоединить от поворотного кулака шаровую опору, наконечник рулевой тяги и тормозной суппорт. Значительно проще и быстрее отсоединить стойку от поворотного кулака, но последующая регулировка углов установки колес при этом обязательна.
Работу выполняем на смотровой канаве или подъемнике, но можно и на ровной площадке.
Вывешиваем переднюю часть автомобиля. Для обоих способов...

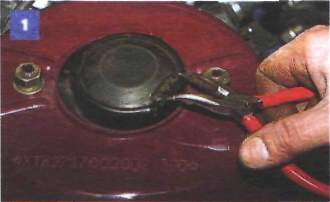

...щипцами сжимаем стопорное кольцо резиновой заглушки...

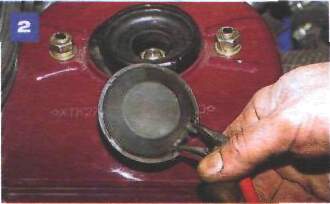

...и вынимаем заглушку вместе со стопорным кольцом.

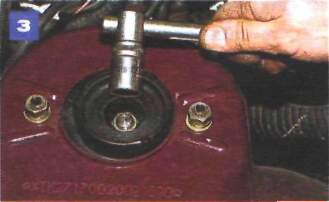

Головкой «на 19» ослабляем гайку штока амортизаторной стойки,
При снятии направляющей пружинной стойки первым способом снимаем с поворотного кулака тормозной суппорт с направляющей колодок, не отсоединяя от него тормозного шланга, и подвязываем суппорт за кронштейн тормозного шланга (см. «Разборка переднего тормозного механизма» ).

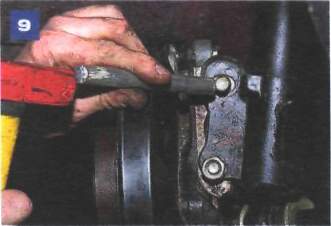

Отсоединяем от поворотного кулака наружный наконечник рулевой тяги (см. «Снятие наружного наконечника рулевой тяги» ).

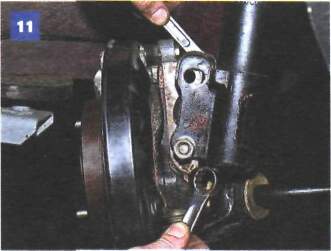

Отсоединяем от поворотного кулака шаровую опору (см. «Снятие шаровой опоры» ).
Шток амортизаторной стойки смещен относительно центра отверстия в брызговике кузова. Поэтому перед снятием стойки следует пометить (или запомнить) расположение верхней опоры.

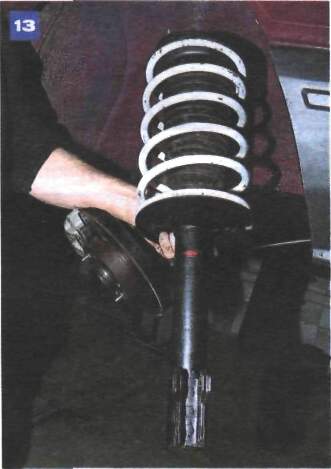

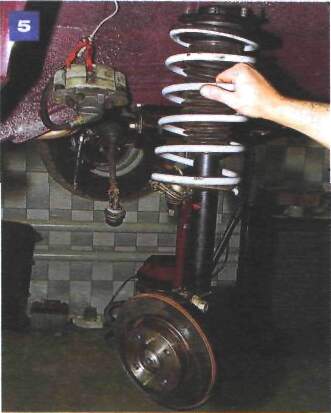

Придерживая направляющую пружинную стойку вместе с поворотным кулаком, ступицей и тормозным диском,...

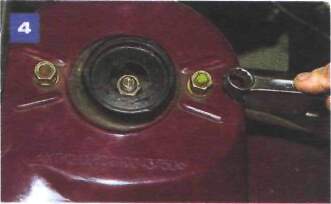

...ключом «на 17» отворачиваем две гайки крепления верхней опоры стойки к кузову.
Снимаем направляющую пружинную стойку.
При снятии стойки вторым способом помечаем расположение эксцентриковой шайбы верхнего (регулировочного) болта крепления стойки к поворотному кулаку. Это не позволит при сборке сохранить регулировку угла развала колеса, но отклонение будет небольшим.

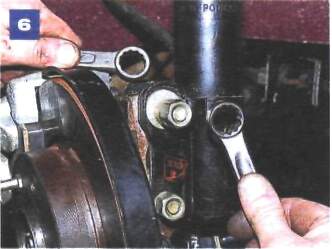

Накидным ключом «на 19» отворачиваем болт верхнего крепления кронштейна амортизаторной стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом той же размерности.

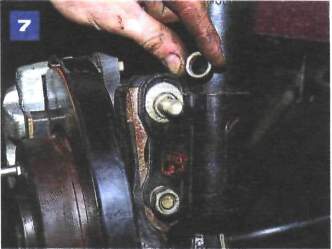

Снимаем втулку...

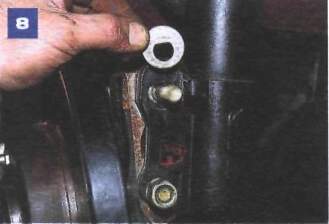

...и эксцентриковую шайбу.

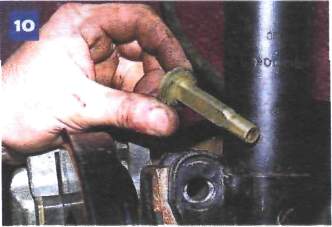

Молотком через выколотку из мягкого металла выбиваем болт...

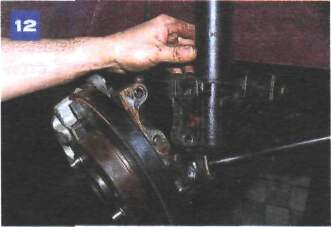

...и вынимаем его.
Накидным ключом «на 19» отворачиваем гайку болта нижнего крепления кронштейна амортизаторной стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом «на 17». Вынимаем болт.
Выводим поворотный кулак из кронштейна стойки, стараясь не натягивать тормозной шланг.
Придерживая стойку, отворачиваем гайки крепления ее верхней опоры к кузову (как показано на фото 4)...
...и снимаем стоику.

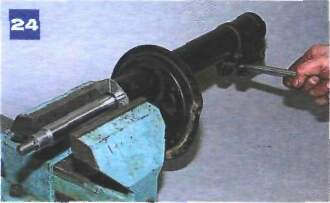

Для дальнейшей разборки стойку удобнее закрепить в тисках.
Устанавливаем на пружину две стяжки диаметрально противоположно друг другу.

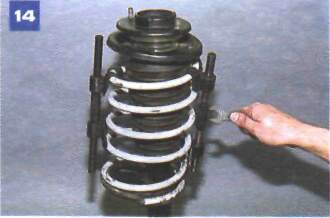

Равномерно вращая винты, сжимаем пружину.
После того как пружина перестанет давить на опорные чашки,...
...окончательно отворачиваем и снимаем гайку штока амортизаторной стойки.

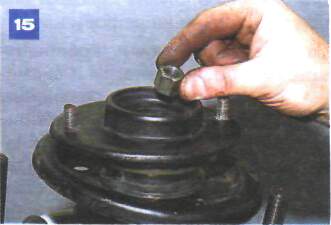

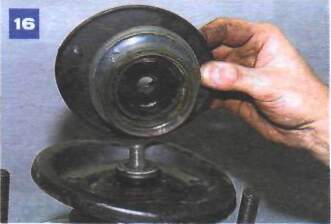

Снимаем верхнюю опору...

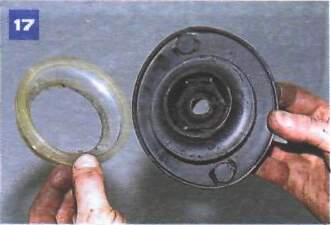

...и отделяем от нее пластмассовый уплотнитель.

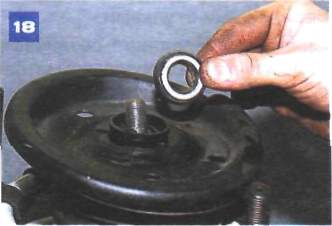

Вынимаем упорный подшипник из гнезда опорной чашки.

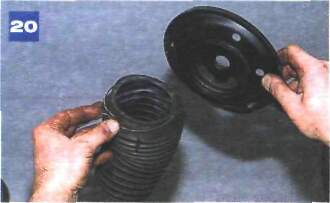

Снимаем опорную чашку вместе с защитным резиновым чехлом.

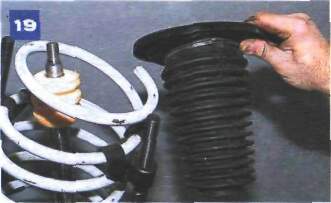

Сжав концы пружинного кольца, снимаем чехол с кольцевого выступа опорной чашки.

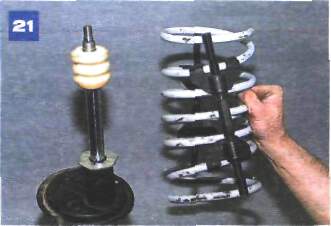

Снимаем пружину...

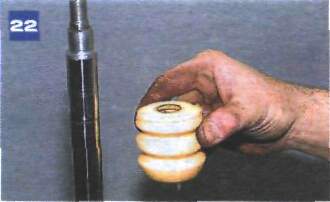

...и буфер хода сжатия.
При замене пружины, буфера хода сжатия, верхней опоры или амортизаторной стойки собираем направляющую пружинную стойку и устанавливаем на автомобиль в обратной последовательности. При этом подшипник верхней опоры устанавливаем кожухом вниз.
При установке в амортизаторную стойку картриджа отворачиваем гайку резервуара...

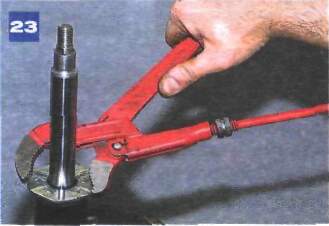

...трубным ключом...
...или зажав ее в тисках и вращая корпус стойки воротком, вставленным в крепежные отверстия кронштейна.

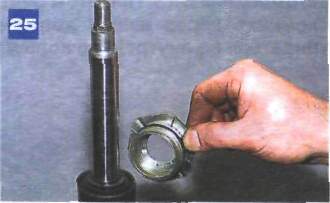

Снимаем гайку.

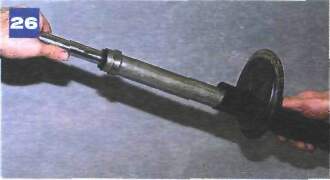

Вынимаем шток с рабочим цилиндром.

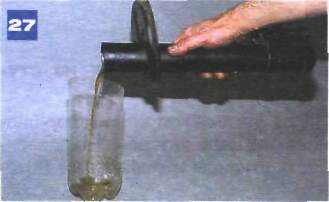

Сливаем амортизаторную жидкость.
Вставляем в амортизаторную стойку картридж и затягиваем гайку резервуара. Собираем и устанавливаем направляющую пружинную стойку на автомобиль в обратной последовательности. При необходимости проверяем и регулируем углы установки передних колес.
