Снятие маслоотделителя системы вентиляции картера

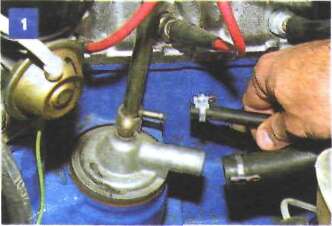

Вынимаем щуп-указатель уровня топлива из направляющей трубки. Ослабив хомуты крепления двух шлангов вентиляции картера,...

...снимаем шланги с патрубков крышки маслоотделителя.

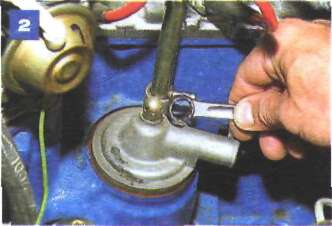

Накидным ключом «на 13» отворачиваем колпачковую гайку крепления крышки маслоотделителя.

Снимаем уплотнительную медную прокладку.

Снимаем крышку маслоотделителя...

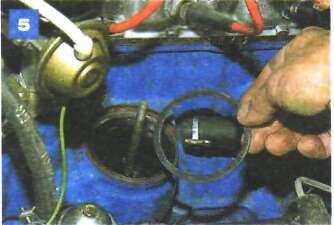

...и ее прокладку.

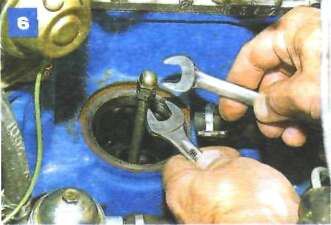

Наворачиваем на шпильку маслоотделителя две гайки М8 и законтриваем их.

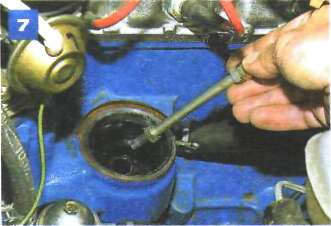

Проворачиваем шпильку за гайки...

...и вынимаем ее из корпуса маслоотделителя.

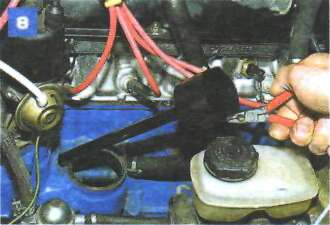

Пассатижами вынимаем маслоотделитель из гнезда блока цилиндров.

Промываем детали маслоотделителя бензином или керосином и устанавливаем в обратной последовательности. При этом сливная трубка маслоотделителя должна войти в отверстие кронштейна, прикрепленного к нижней привалом но и плоскости блока цилиндров. При установке крышки проверяем щупом-указателем уровня масла совпадение осей сливной трубки и направляющей трубки щупа.
