Проверка и регулировка тепловых зазоров в приводе клапанов
Работу выполняем на холодном двигателе.
Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров» ).

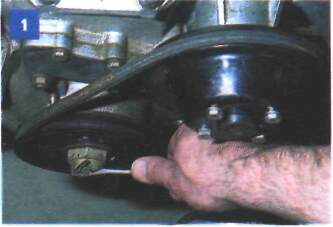

Мощной отверткой проворачиваем коленчатый вал двигателя за зубья храповика по часовой стрелке до положения, при котором...

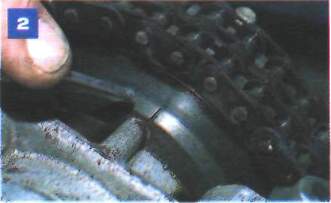

...метка (риска) на фланце распределительного вала совпадет с серединой прилива на передней опоре распределительного вала,...

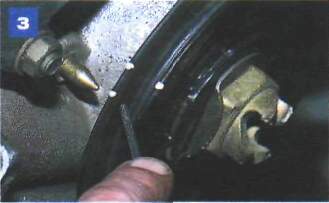

...а метка на шкиве коленчатого вала (вторая по направлению вращения) - с острием установочного штифта, расположенного на нижней крышке привода распределительного вала.
При таком положении коленчатого и распределительного валов (конец такта сжатия в первом цилиндре) проверяем и при необходимости регулируем тепловые зазоры впускного и выпускного клапанов первого цилиндра. Для этого...

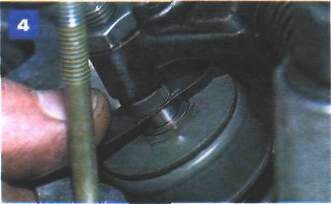

...вставляем щуп толщиной 0,15 мм между торцами наконечника регулировочного винта коромысла и стержня клапана.
При правильной регулировке щуп должен входить в зазор с небольшим усилием. Если зазор больше или меньше нормы,...
...ключом «на 14» ослабляем контргайку регулировочного винта коромысла и вращаем винт за хвостовик ключом «на 5,5» до легкого защемления щупа.
Удерживая винт, затягиваем его контргайку и еще раз проверяем щупом зазор. Аналогично проверяем и при необходимости регулируем зазор другого клапана первого цилиндра.
Для проверки и регулировки зазоров клапанов третьего, четвертого и второго цилиндров последовательно проворачиваем коленчатый вал каждый раз на 180° (пол-оборота). По окончании регулировки устанавливаем крышку головки блока цилиндров а обратной последовательности.
