ТОРМОЗНАЯ СИСТЕМА

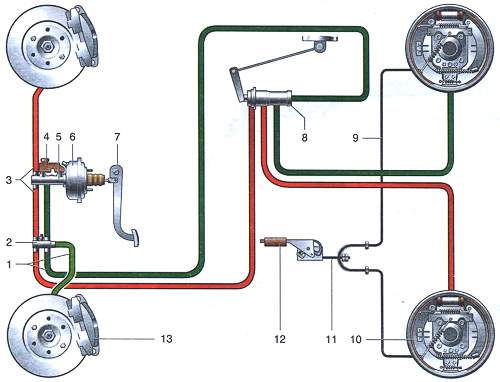

Схема гидропривода тормозов: 1 - трубопровод контура «левый передний-правый задний тормоз»; 2-сигнальное устройство; 3 - трубопровод контура «правый передний - левый задний тормоз»; 4 - бачок главного цилиндра; 5 - главный цилиндр гидропривода тормозов; 6 - вакуумный усилитель; 7 - педаль тормоза; 8 - регулятор давления задних тормозов; 9 - трос стояночного тормоза; 10 - тормозной механизм заднего колеса; 11 - регулировочный наконечник стояночного тормоза; 12 - рычаг привода стояночного тормоза; 13 - тормозной механизм переднего колеса.

Описание конструкции

Рабочая тормозная система - с гидравлическим, двухконтурным приводом и с диагональным разделением контуров, оснащена регулятором давления, вакуумным усилителем и сигнальным устройством. При отказе одного из контуров привода тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес — дисковые, с однопоршневой плавающей скобой. Тормозные механизмы задних колес — барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазоров между колодками и барабанами. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок, на котором нанесены метки максимального и минимального уровней жидкости. Поршни в главном тормозном цилиндре расположены последовательно, ближний к вакуумному усилителю приводит в действие левый передний и правый задний тормозные механизмы, а дальний -правый передний и левый задний.

Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну педального узла на четырех шпильках. Усилитель - неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая ее нажатой, пускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна ощутимо уйти вперед. Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, соединяющего рабочую полость усилителя и впускную трубу двигателя, а также обратного клапана шланга.

Сигнальное устройство служит для предупреждения водителя о повреждении (падении давления) в одном из контуров тормозной системы. Внутренняя полость сигнального устройства разделена двумя поршнями на две изолированные камеры, каждая из которых является частью одного из контуров тормозной системы. При падении давления в одной из камер поршни сдвигаются в ее направлении, воздействуя на шток выключателя контрольной лампы сигнализации аварийного состояния тормозной системы, находящейся на панели приборов — лампа загорается.

Регулятор давления задних тормозов служит для поддержания оптимального соотношения давлений в приводах передних и задних тормозов с целью не допустить опережающей блокировки задних колес по отношению к передним при различной загрузке автомобиля. Нагрузочная пружина, закрепленная одним конном на кронштейне регулятора, а другим на балке заднего моста, воздействует на нажимной рычаг регулятора, уменьшая давление в приводе задних тормозов. Воздействие нагрузочной пружины на нажимной рычаг тем сильнее, чем выше нагрузка на заднюю ось автомобиля. Кронштейн регулятора давления задних тормозов крепится на трех шпильках к днищу кузова в задней части справа.

Плавающая скоба переднего тормоза содержит суппорт и колесный цилиндр, которые стянуты между собой двумя винтами. Двумя болтами цилиндр крепится к пальцам, установленным в гнездах направляющей колодок. В эти гнезда закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между колодками и тормозным диском.

Тормозные диски - чугунные. Минимально допустимая толщина при износе - 10,8 мм, максимальное биение по внешнему радиусу - 0,15 мм.

Задние колесные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала цилиндра под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут «закиснуть» в цилиндре и один или оба поршня потеряют подвижность. Цилиндры в этом случае необходимо заменить.

Привод стояночной тормозной системы - механический, тросовый, на задние колеса. Он содержит рычаг, регулировочный наконечник, трос, уравнитель двух ветвей троса, рычаги привода колодок и распорные планки.
