СЦЕПЛЕНИЕ

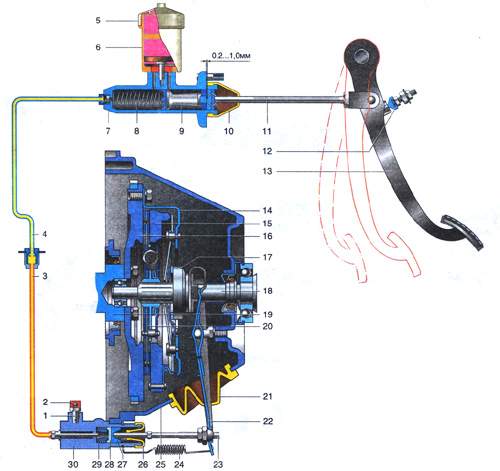

Механизм сцепления и его гидропривод: 1 - прокачкой штуцер рабочего цилиндра гидропривода сцепления; 2 - колпачок прокачного штуцера; 3 - гибкий шланг гидропривода; 4 - трубка гидропривода; 5 - крышка бачка; 6 - корпус бачка; 7 - главный цилиндр гидропривода сцепления; В - возвратная пружина поршня главного цилиндра; 9 - поршень; 10 - защитный колпак главного цилиндра; 11 - толкатель; 12 - упор педали сцепления; 13 - педаль сцепления; 14 - кожух сцепления; 15 - нажимной (ведущий) диск; 16 - маховик; 17 - подшипник выключения сцепления; 18 - первичный вал коробки передач; 19 - коленчатый вал; 20 - ведомый диск; 21 - чехол вилки выключения сцепления; 22 - вилка; 23 - толкатель вилки; 24 - возвратная пружина; 25 - картер сцепления; 26 - защитный колпак рабочего цилиндра; 27 - поршень рабочего цилиндра; 28 - манжета поршня; 29 - пружина поршня; 30 - корпус рабочего цилиндра.

Описание конструкции

Автомобили с двигателем УМПО-331 оснащаются сцеплением модели 2126, с двигателем ВАЗ-2106 - сцеплением заднеприводных автомобилей ВАЗ. Педаль, главный цилиндр, стальная трубка и гибкий шланг гидропривода у обеих моделей одинаковы, а остальные детали различны и не взаимозаменяемы.

Сцепление расположено в алюминиевом картере, прикрепленном шестью шпильками с гайками к блоку цилиндров двигателя УМПО-331(две шпильки служат также для крепления стартера). Картер сцепления двигателя ВАЗ-2106 крепится к блоку цилиндров четырьмя болтами, при этом для снятия коробки передач (в сборе с картером сцепления) также необходимо демонтировать стартер. Коробка передач модели 2126 крепится к вазовскому картеру сцепления через проставку (см. «Снятие механизма привода выключения сцепления на автомобиле с двигателем ВАЗ-2106» ).

Кожух сцепления с нажимным диском балансируется при сборке на стенде, поэтому подлежит замене только в сборе. Кожух крепится к маховику шестью болтами. Для центрирования кожуха в маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха. Заменяют узел при сильном износе поверхности нажимного диска и «осадке» диафраг-менной пружины (о чем свидетельствует уменьшение усилия на педали сцепления).

Ведомый диск с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также если расстояние от поверхности накладки ло заклепок менее 0,2 мм.

Подшипник выключения сцепления устанавливается на муфте, которая при включении-выключении сцепления перемешается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления (см. «Регулировка привода выключения сцепления» ). Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления, который, как правило, свидетельствует о его сильном износе.

Вилка выключения сцепления - стальная, штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной, приклепанной в средней части вилки. Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра пружиной.

Педаль сцепления подвешена на оси в кронштейне педального узла и шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления.

Главный цилиндр прикреплен к моторному щиту и педальному узлу двумя шпильками с гайками (гайки расположены со стороны педального узла) и соединен стальной трубкой и резиновым шлангом с переходником и рабочим цилиндром. Рабочий цилиндр сцепления двигателя УМПО-331 вставлен в проушину картера сцепления и зафиксирован стопорным кольцом. Рабочий цилиндр сцепления двигателя ВАЗ-2106 крепится к картеру сцепления двумя болтами.

При нажатии на педаль толкатель воздействует на поршень главного цилиндра и через жидкость передает давление на поршень рабочего цилиндра, поршень выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение. Толкатели рабочих цилиндров обеих моделей имеют резьбовую часть, которая позволяет, изменяя положение вилки, регулировать свободный ход подшипника выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость класса DOT-3 или DOT-4. Ее запас находится в бачке, закрепленном на главном цилиндре. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.
