Снятие корпуса воздушного фильтра

Эта операция на автомобилях с двигателями УМПО-331 и ВАЗ-2106 выполняется аналогично.

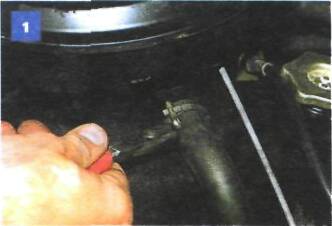

Пассатижами ослабляем хомут крепления шланга вентиляции картера к патрубку корпуса воздушного фильтра...

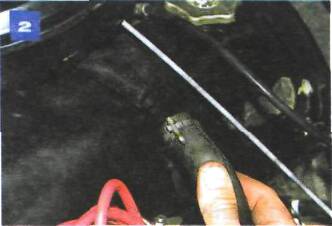

...и отсоединяем шланг от патрубка.

Вынимаем сменный фильтрующий элемент (см. «Замена сменного элемента воздушного фильтра» ).

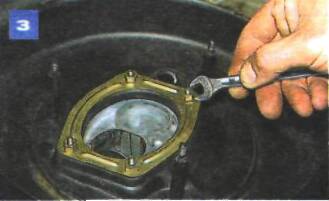

Ключом «на 10» отворачиваем четыре гайки крепления корпуса воздушного фильтра к карбюратору...

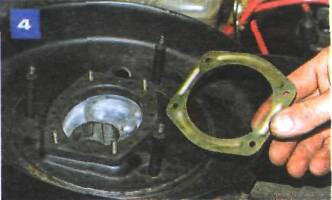

...и снимаем прижимную пластину резинового уплотнителя корпуса воздушного фильтра.

Прижимная пластина устанавливается выступами вверх.

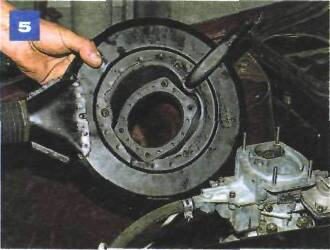

Приподняв корпус фильтра, отсоединяем тонкий шланг вентиляции картера.

Снимаем корпус воздушного фильтра.

Устанавливаем корпус в обратной последовательности.
