Снятие заднего фонаря, замена ламп

В заднем фонаре установлены лампы стоп-сигналов, габаритного света, указателей поворотов, противотуманного фонаря и света заднего хода. Для замены ламп заднего фонаря,...

Схема включения ламп стоп-сигнала и фонарей заднего хода: 1 - монтажный блок; 2 - перемычка; 3 - выключатель фонарей заднего хода; 4 - выключатель стоп-сигналов; 5 - выключатель зажигания; 6 - лампы стоп-сигналов; 7 - лампы фонарей заднего хода.

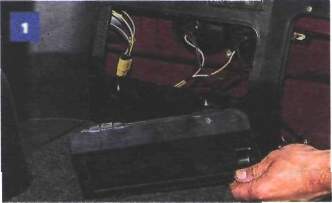

...освободив две защелки, снимаем крышку фонаря.

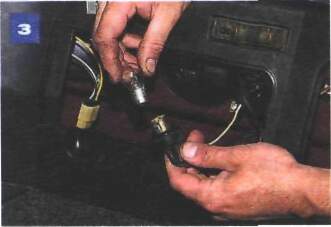

Повернув лампу за держатель против часовой стрелки, вынимаем ее вместе с патроном из плафона.

Повернув лампу за колбу, вынимаем ее из патрона.

Аналогично вынимаем остальные лампы.

Устанавливаем лампы в обратной последовательности.

Для замены заднего фонаря вынимаем все лампы. Снимаем заднюю панель обивки багажника (см. «Снятие задней панели обивки багажника» ) и плафон освещения номерного знака (см. «Снятие плафона освещения номерного знака, замена лампы» ).

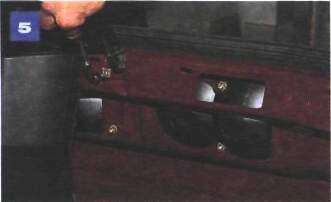

Головкой «на 10» отворачиваем пять гаек крепления заднего фонаря к панели кузова.

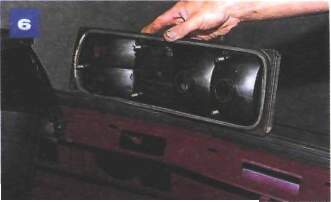

Снимаем задний фонарь.

Устанавливаем задний фонарь в обратной последовательности.
